一、概述与型号的变成

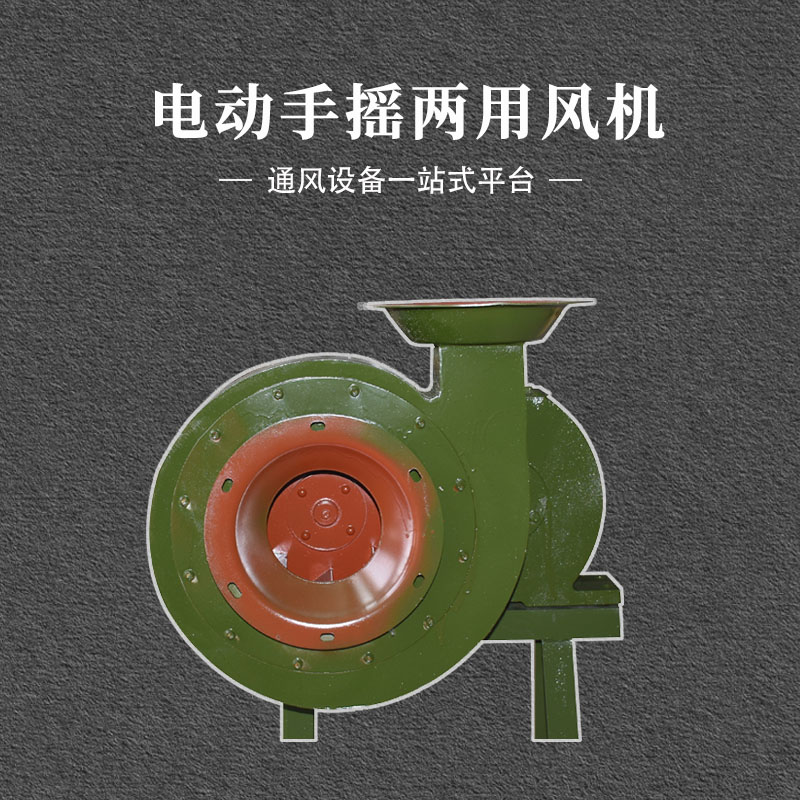

电动脚踏两用风机是一种人防设备,主要用于需要应急通风或电力供应不稳定的场景。电动脚踏两用风机是防空地下室、人防工事等在战时电源被毁,敌方使用原子、化学或细菌武器的情况下,采用滤毒式通风防护必不可少的设备。其技术指标的重点是保证战时人力驱动情况下,满足400人单元的滤毒式通风要求。同时,考虑到平、战结合,可利用电力为地下旅馆、餐厅、商场、地下指挥所等场所进行通风换气。
二、工作条件
1、战时(脚踏驱动)
四个人驱动,脚踏转速为n = 40r/min,风量Q≥1200m3/h,风压(全压)P≥120mmH2O
2、平时(电动)
用Y90S - 4电动机传动(电机功率N = 1.1KW,转速n = 1400r/min,电源为三相380V),
风量Q = 2600 - 3060m3/h,风压(全压)P = 90 - 60mmH2O
三、风机安装
1、安装前应仔细检查通风机各连接部分,叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸,使其保持水平位置
2、如机架为散装件装箱,则应先将散装件按风机外形尺寸图整装成机架后,按图示地脚螺栓尺寸(共11处)分别将机架及增速箱固定到位,尽量使两轴线同心,并在其连接处的“铰链联轴器”上装圆推销。然后按使用说明书进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运行。
四、维护保养
电动脚踏两用风机经常工作方式为电动,只有在战时才使用脚踏,但一旦使用都是危急情况,要确保能可靠运转,所以平时要加强维护保养,特别是各运动部分。
1、检查齿轮箱有无漏油和渗油,必要时更换密封垫圈。
2、对链条、牙盘和飞轮均要定期加润滑油,防止锈蚀。
3、检查支架部分结构,查看是否有锈蚀损坏或失落紧固件。
4、齿轮箱维护:打开齿轮箱检查润滑油,若已变质,则倒尽后加新的120号机油;若油量不足,则加添到油平面与轴的下表面齐平。然后由一人慢速运转,检查有无相擦或撞击声。若无故障,则四人同时运转5分钟,若有故障,应及时进行修理或更换零件。
四、产品选用指南
- 风机选型应根据进风系统的风量、压力损失来确定。
- 计算风量和压力损失时,需分别计算清洁通风时的新风量和滤毒通风时的新风量及相应风量下的压力损失。
- 如果清洁通风和滤毒通风合用一个风机时,应按二者的风量及其压力损失选用风机;如果清洁通风和滤毒通风分别设置进风机时,应按清洁通风新风量及其压力损失、滤毒通风新风量及其压力损失分别选用进风机。
五、安装要点
- 安装前应仔细检查通风机各连接部分,叶片与机壳是否有碰擦现象。按图校正风口与叶轮之间间隙尺寸,使其保持水平位置。
- 如机架为散装件装箱,则应先将散装件按风机外形尺寸图整装成机架后,按图示地脚螺栓尺寸(共11处)分别将机架及增速箱固定到位,尽量使两轴线同心,并在其连接处的“铰链联轴器”上装圆推销。然后按使用说明书进行电动、脚踏变换工况(工况变换手把设在增速箱一侧)试运转。
六、维护保养
电动脚踏两用风机经常工作方式为电动,只有在战时才使用脚踏,但一旦使用都是危急情况,要确保能可靠运转,所以平时要加强维护保养,特别是各运动部分:
- 检查齿轮箱有无漏油和渗油,必要时更换密封垫圈。
- 对链条、牙盘和飞轮均要定期加润滑油,防止锈蚀。
- 检查支架部分结构,查看是否有锈蚀损坏或失落紧固件。
- 齿轮箱维护:打开齿轮箱检查润滑油,若已变质,则倒尽后加新的120号机油;若油量不足,则加添到油平面与轴的下表面齐平。然后由一人慢速运转,检查有无相擦或撞击声。若无故障,则四人同时运转5分钟,若有故障,应及时进行修理或更换零件。
- 风机长期不使用,将皮带卸下,或将电机底板调松,使皮带松弛。上述保养工作每季度进行一次,湿热天1至2个月做一次。
